Dosatron® 펌프 설치

공구 없이 손으로 간편하게 조여 설치하세요.

안전 및 설치 관련 주의사항

• DOSATRON®을 상수도 또는 자체 수원에 연결하는 경우, 수원의 보호와 관련하여 현행 법규 및 관련 규정을 준수해야 합니다. 특히 역류 방지 등 수질 오염 방지를 위한 보호 조치를 반드시 적용하십시오.
• 역류 방지 장치에 관한 구체적인 설치 및 적용 요건은 관할 관계 기관에 문의하십시오.
• DOSATRON®수압식 정량주입펌프의 설치, 운전 및 유지보수 작업을 수행할 때에는 안전을 최우선으로 고려하십시오. 장비 작업 시에는 적절한 공구와 **보호복 및 보안경 등 필요한 개인보호구(PPE)**를 착용하고, 장비가 안전하게 운전될 수 있도록 설치하십시오.
• 제품 사용설명서의 지침을 준수하고, 주입되는 액체의 특성 및 DOSATRON®을 구동하는 구동수의 온도에 적합한 추가적인 안전조치를 취하십시오.
• 부식성 물질, 독성 물질, 용제, 산, 가성 물질, 인화성 물질 등 위험 물질을 취급할 때에는 각별한 주의를 기울이십시오.
• 강산 혹은 부식성이 강한 화학물질을 주입하기 전에 반드시 DOSATRON® 공식 대리점 또는 공급업체에 문의하여 해당 약품과 정량주입펌프의 재질 및 구성품 간 화학적 적합성을 확인하십시오.

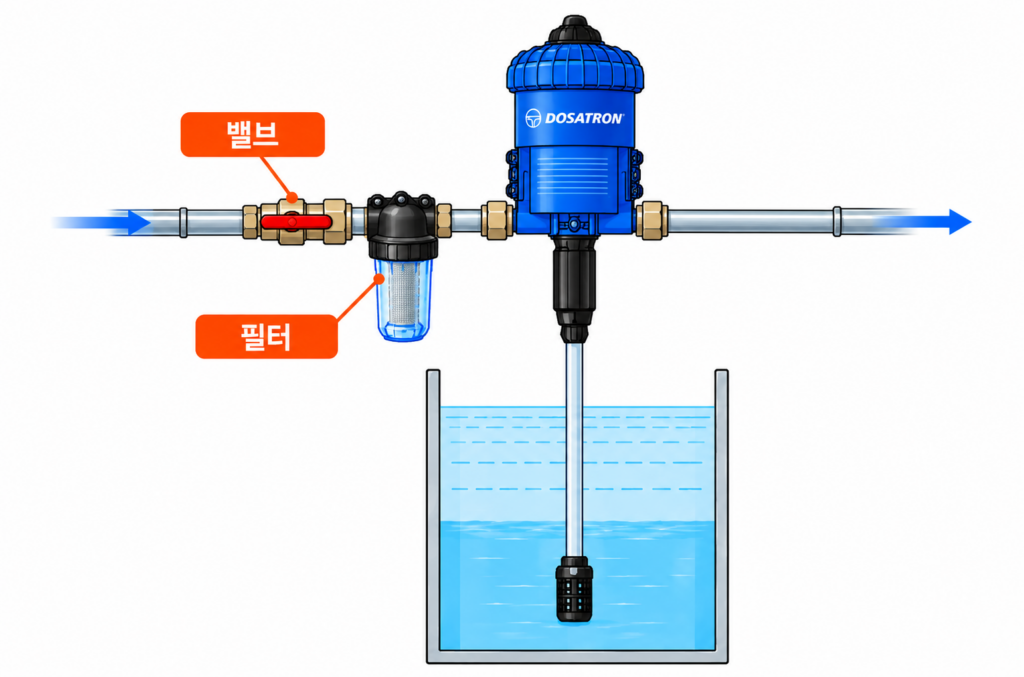

설치 방법

• 펌프 몸체에 표시된 화살표를 “꼭” 확인하여, 물의 흐름 방향과 동일하게 설치해야 합니다
• 주의 : 설치 시, 공구를 사용하면, 몸체가 파손될 수 있습니다(최대 허용 토크는 20Nm). 과도한 조임을 주의하세요
• 300메쉬의 필터를 펌프 앞단에 설치하여, 펌프의 조기 마모를 방지하세요.
• 15초간 “딸깍”소리 횟수를 확인하세요. 모델에 따른 최대 “딸깍” 횟수를 준수하세요.
• 수압을 확인하세요. 모델에 따라, 최대 허용 수압이 정해져 있습니다(라벨 표시)
• 자세한 내용은 펌프에 동봉된 설명서(QUICK START UP)를 참고하세요

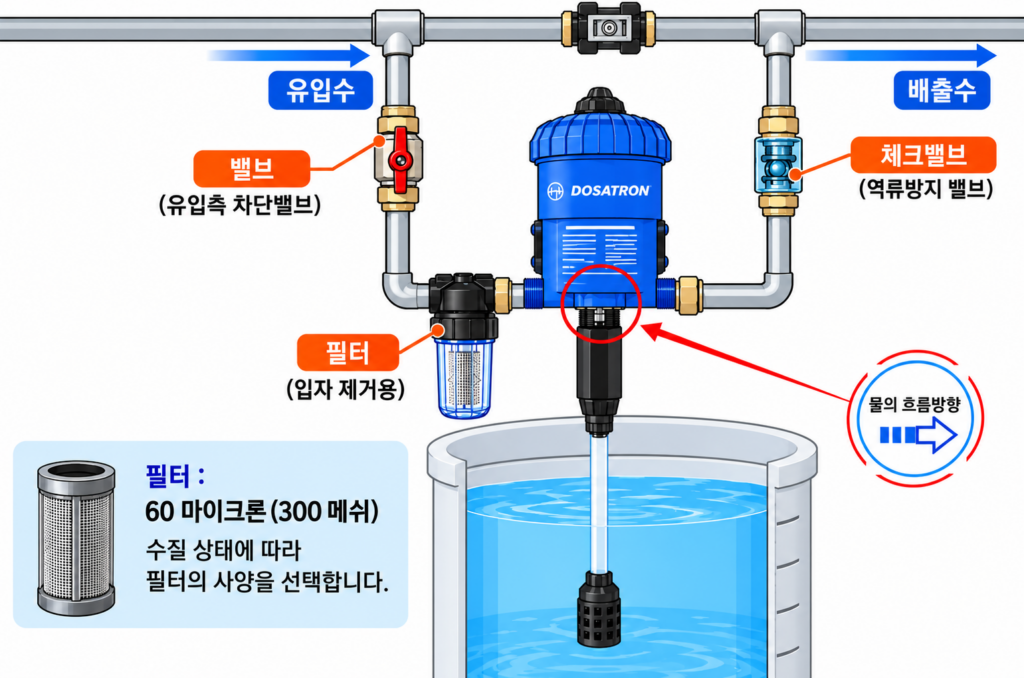

• 바이패스 형태로 설치하는 것이 유리합니다 (고장수리 용이)
• 펌프 몸체에 표시된 화살표를 “꼭” 확인하여, 물의 흐름 방향과 동일하게 설치해야 합니다.
• 주의 : 설치 시, 공구를 사용하면, 몸체가 파손될 수 있습니다(최대 허용 토크는 20Nm). 과도한 조임을 주의하세요
• 300메쉬의 필터를 펌프 앞단에 설치하여, 펌프의 조기 마모를 방지하세요.
• 배관내 수력(워터햄머)은 펌프 고장의 원인이 됩니다. 역류방지 밸브 혹은 수력 방지기를 설치하세요.
• 15초간 “딸깍”소리 횟수를 확인하세요. 모델에 따른 최대 “딸깍” 횟수를 준수하세요.
• 수압을 확인하세요. 모델에 따라, 최대 허용 수압이 정해져 있습니다(라벨 표시)
• 자세한 내용은 펌프에 동봉된 설명서(QUICK START UP)를 참고하세요

---

---

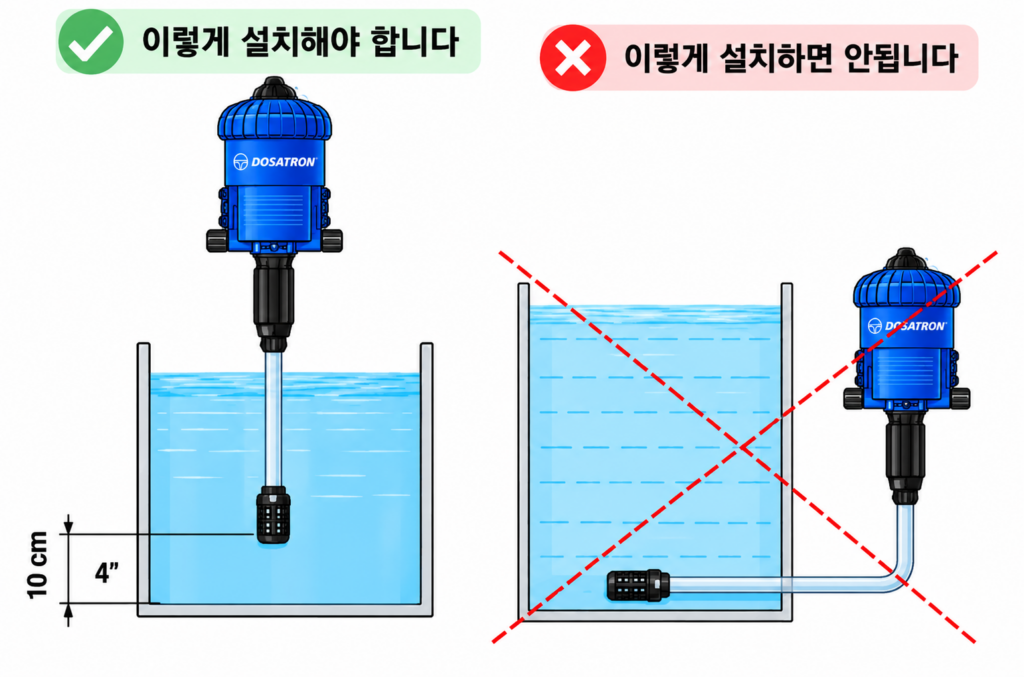

• 약품통 내의 필터는 10Cm 바닥면 위에 설치하세요. 약품통내 슬러지 등의 이물질이 흡입되면, 필터가 막혀 약품 공급이 안됩니다.
• 펌프는 약품통 수면보다 위에 설치하세요. 수면보다 낮으면, 펌프내 체크밸브 동작이상이 발생합니다.

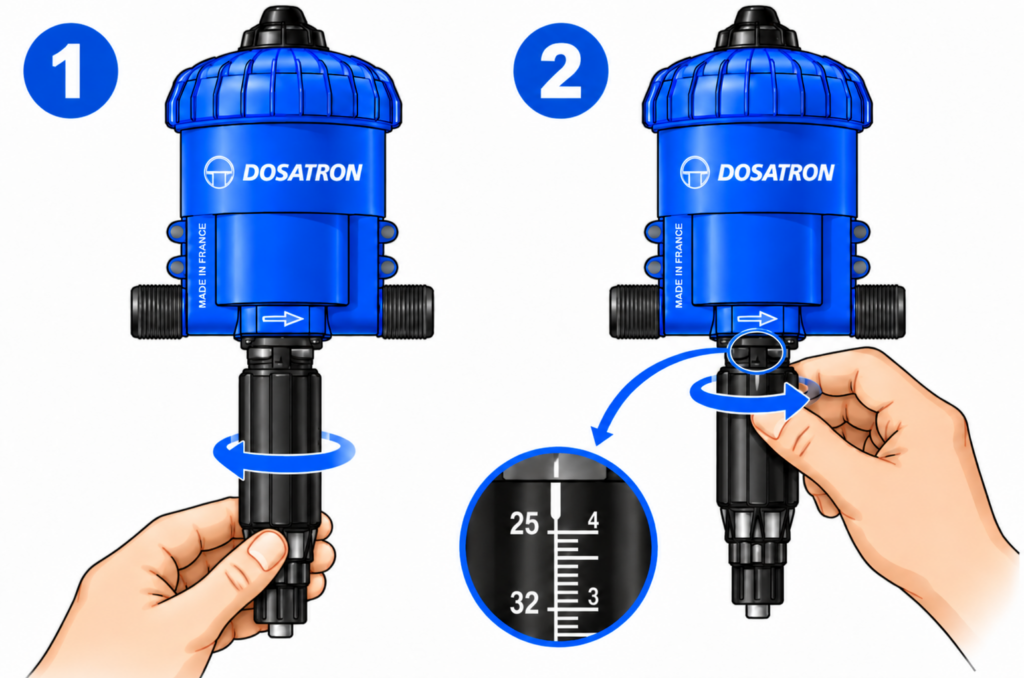

• 희석비율 조절 시, 밑단의 잠금 너트를 풀고(1번), 조절 손잡이를 돌려 원하는 희석비율에 맞춘 다음(2번). 다시 밑단의 잠금 너트를 최대한 조여 주세요. 살짝 조이면 희석비율이 맞지 않을 수 있어요.
