ATEX

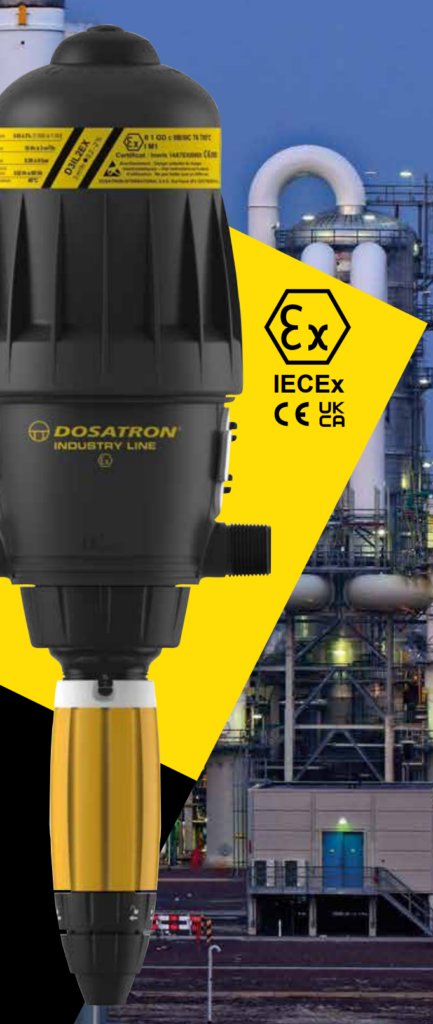

폭발 위험 환경에서도 안전하고 정밀하게, 도사트론 방폭 정량 투약 솔루션
작업장에서 근무하는 직원의 안전은 고용주에게 중요한 과제로 부상하고 있으며, 이를 위한 다양한 안전 강화 활동이 전 세계적으로 확대되고 있습니다. ATEX, IECEx, INMETRO, EAC, CN-Ex, UL 등은 폭발성 분위기가 발생할 가능성이 있는 환경에서 사용자의 안전을 보장하는 장비를 제조업체가 공급할 수 있도록 하는 인증 제도입니다.
유럽에서는 위험한 환경에서 사용할 하드웨어 솔루션을 공급하고자 하는 모든 제조업체가 ATEX 지침 2014/34/EU를 준수해야 합니다.
제약, 화학, 광업, 폐수 관리, 정유 및 산업용 도장 분야에서 사용되는 산업 공정에는 다양한 투약 설비가 포함됩니다. 이러한 설비는 각 공정의 특성과 요구사항에 맞게 설계 및 구성됩니다. 특히 ATEX 방폭 환경에서 정량 투약이 필요한 경우, 반드시 준수해야 하는 여러 제약 조건으로 인해 적용 가능한 솔루션의 선택 폭이 크게 줄어듭니다.
전기 없이 작동하는 비례 투약 솔루션 분야의 세계적인 선도 기업인 도사트론(Dosatron)은 45년간 축적한 산업용 정량 투약 기술을 바탕으로 ATEX 규정의 요구사항에 대응합니다. 도사트론의 기술은 Zone 0 또는 Zone 20과 같은 폭발 위험 환경에서의 적용을 고려한 솔루션을 제공합니다.
도사트론은 전기를 사용하지 않고도 다양한 산업용 첨가제를 배관 내에서 직접 비례 투약할 수 있습니다. 적용 가능한 첨가제에는 액상 또는 수용성 제품, 산성 또는 알칼리성 약품, 저점도 또는 고점도 유체 등이 포함됩니다.
기존의 전기식 투약 기술에 비해 구조가 간단한 대안으로서, 높은 투약 정확도를 제공하는 동시에 설비 구축 및 유지보수 비용을 최적화하는 데 기여합니다.
권장 펌프 모델
D3IL3000EX
방폭용(Zone 0, 1, 2), 0.03~0.3%의 희석비
희석 범위 0.03 – 0.3% [1:3000 – 1:333]
유량 : 10 l/h – 3 m3/h
허용 수압 : 0.3 – 6 bar
원액 투입량 : 0.003 l/h – 9 l/h
스트로크 용량(2회딸깍 시 토출량) : 0.53리터
연결부 : NPT-BSP 3/4” M Ø 20x27mm
호스 : PTFE Ø 4x6mm – 길이 1.75m
D3IL2EX
방폭용(Zone 0, 1, 2), 0.2~2%의 희석비
희석 범위 0.2 – 2% [1:500 – 1:50]
유량 : 10 l/h – 3 m3/h
허용 수압 0.3 – 6 bar
원액 투입량 0.02 l/h – 60 l/h
스트로크 용량(2회딸깍 시 토출량) : 0.53리터
연결부 NPT-BSP 3/4” M Ø 20x27mm
PVC 호스 : 직경 8x12mm, 길이 1.75m
D3IL5EX
방폭용(Zone 0, 1, 2),, 0.5~5%의 희석비
희석 범위 0.5 – 5% [1:200 – 1:20%]
유량 : 10 l/h – 3 m3/h
허용 수압 0.3 – 6 bar
원액 투입량 0.05 l/h – 150 l/h
스트로크 용량(2회딸깍 시 토출량) : 0.53리터
연결부 NPT-BSP 3/4” M Ø 20x27mm
PVC 호스 : 직경 12x16mm, 길이 1.75m
D3IL10EX
방폭용(Zone 0, 1, 2), 1~10%의 희석비
희석 범위 1 – 10% [1:100 – 1:10]
유량 : 10 l/h – 3 m3/h
허용 수압 : 0.5 – 6 bar
원액 투입량 : 0.1 – 300 l/h
스트로크 용량(2회딸깍 시 토출량) : 0.53리터
연결부 : NPT-BSP 3/4” M Ø 20x27mm
PVC 호스 : 직경 16x22mm, 길이 1.75m
D8IL3000EX
방폭용(Zone 0, 1, 2), 0.03~0.125% 희석비
희석 범위 0.03 – 0.125% [1:3000 – 1:800]
유량 : 500 l/h – 8 m3/h
허용 수압 : 0.2 – 8 bar
원액 투입량 : 0.15 – 10 l/h
스트로크 용량(2회딸깍 시 토출량) : 1.7리터
연결부 : NPT-BSP 1 1/2” M Ø 40x49mm
호스 : PTFE Ø 4x6mm – 길이 1.75m
D8IL2EX
방폭용(Zone 0, 1, 2), 0.2~2% 희석비
희석 범위 0.2 – 2% [1:500 – 1:50]
유량 : 500 l/h – 8 m3/h
허용 수압 : 0.15 – 8 bar
원액 투입량 : 1 – 160 l/h
스트로크 용량(2회딸깍 시 토출량) : 1.7리터
연결부 : NPT-BSP 1 1/2” M Ø 40x49mm
PVC 호스 : 직경 16x22mm, 길이 1.75m
D8IL5EX
방폭용(Zone 0, 1, 2), 1~5%의 희석비
희석 범위 1 – 5% [1:100 – 1:20]
유량 : 500 l/h – 8 m3/h
허용 수압 : 0.15 – 8 bar
원액 투입량 : 5 – 400 l/h
스트로크 용량(2회딸깍 시 토출량) : 1.7리터
연결부 : NPT-BSP 1 1/2” M Ø 40x49mm
PVC 호스 : 직경 20x27mm, 길이 1.20m
